Indicator A39 – Trecere la nivel cu calea ferată, cu bariere, 70 cm, Clasa I

Indicator A39 – Trecere la nivel cu calea ferată, cu bariere, 70 cm, Clasa I

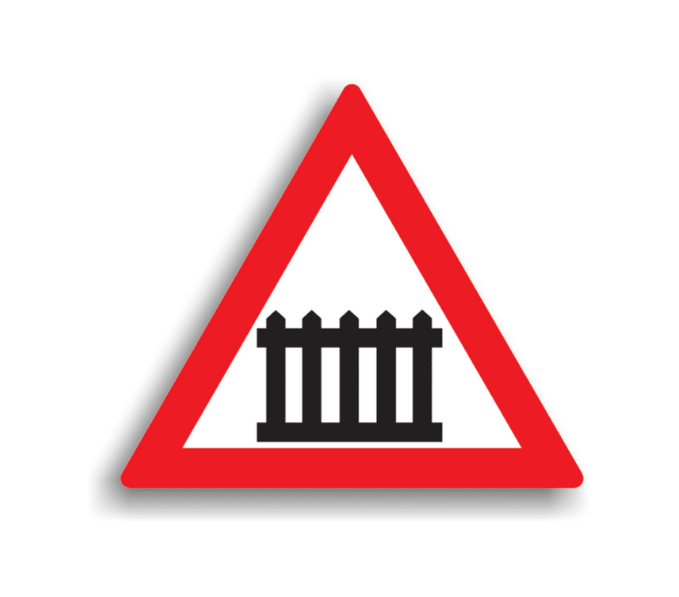

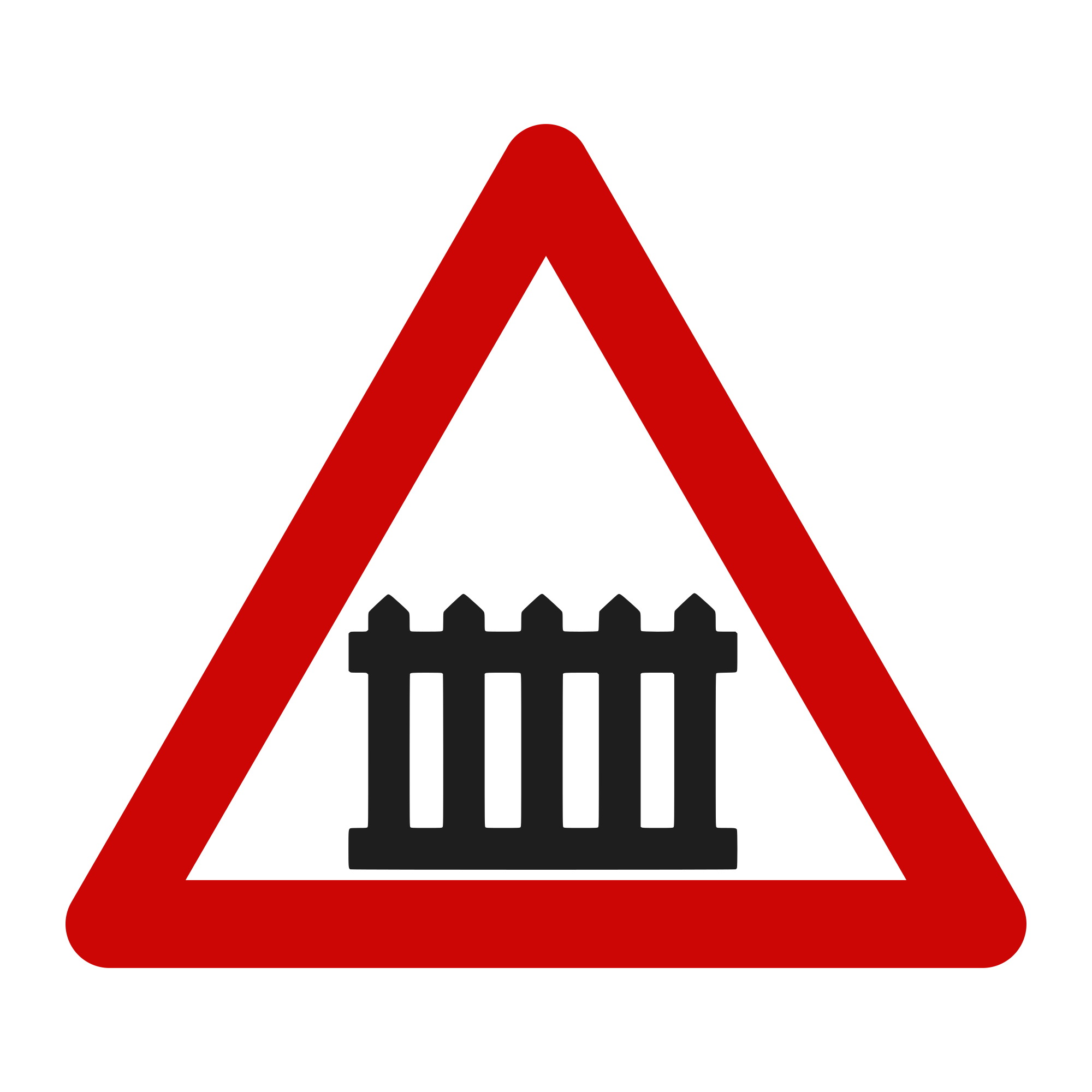

A39, cu simbolul unei bariere, anunță o trecere la nivel cu calea ferată prevăzută cu bariere sau semibariere.

Când se folosește clasa I

Clasa I înseamnă folie retroreflectorizantă RA1, cu 70 cd/(lx·m²) pentru alb și o durată de serviciu de 7 ani. Se potrivește acolo unde indicatorul nu concurează cu alte lumini: drumuri și străzi fără iluminat puternic, drumuri comunale, vicinale și private. În zonele cu multe surse de lumină, cum sunt străzile cu iluminat public, vitrine și reclame, SR 1848-2 cere folie prismatică clasa 2 sau 3, pentru că acolo un indicator clasa I se pierde în fundal.

Unde se montează, după SR 1848-1:2024

Se pune la apropierea unei treceri la nivel cu calea ferată cu bariere sau semibariere. În afara localităților se montează la 150 m înainte de barieră, deasupra panoului A42-III, cu 3 benzi. În localități se montează la 50 m, deasupra panoului A42-I, cu o bandă. Nu se folosește la trecerile cu căi ferate industriale, unde se pune A31 cu panoul adițional P7.

Date tehnice

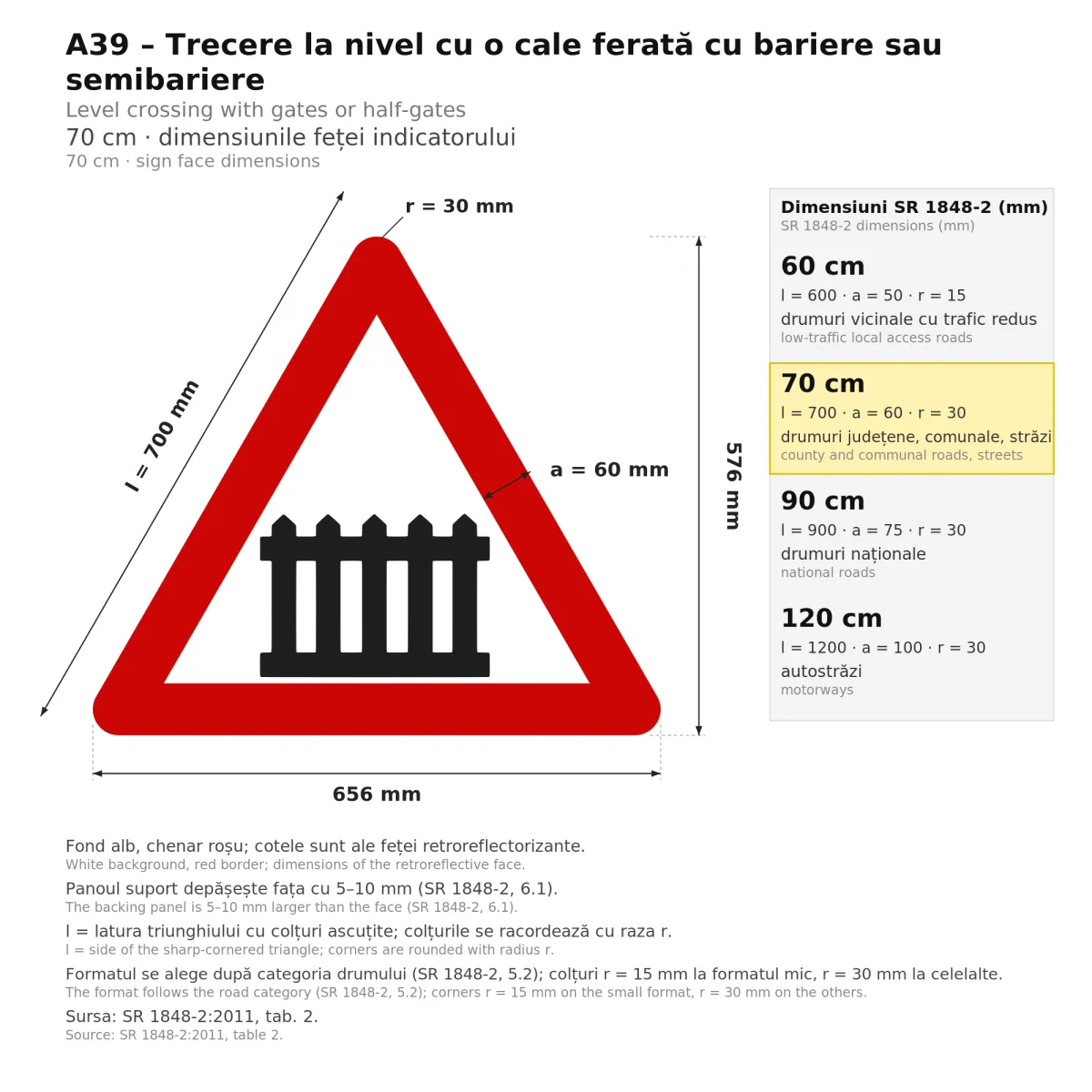

• triunghi echilateral cu latura de 70 cm (format normal, SR 1848-2), chenar roșu de 60 mm, fond alb, simbol negru;

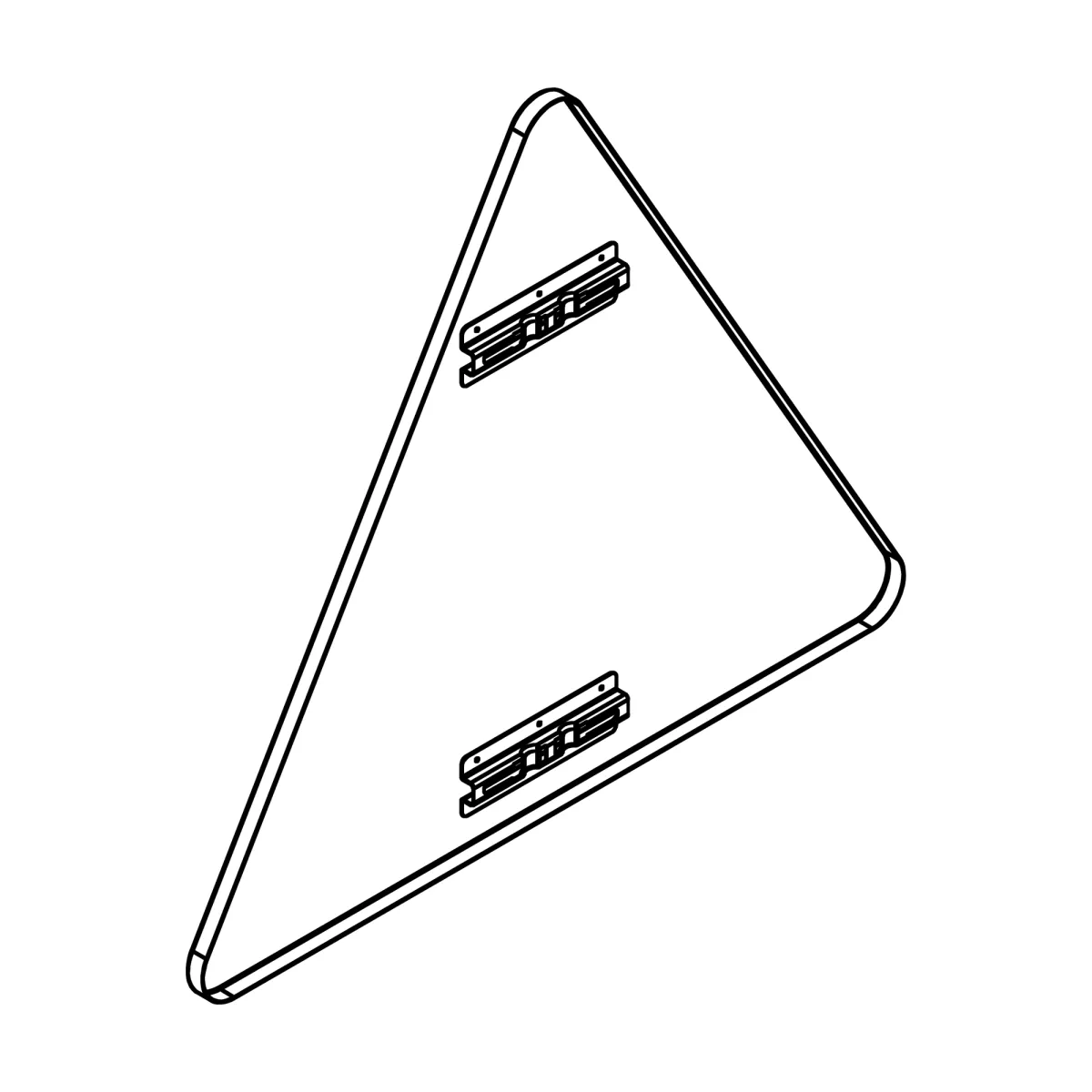

• tablă de oțel galvanizat de 1 mm, cu colțurile rotunjite și marginile ambutisate, fără canturi tăioase;
• vopsit în câmp electrostatic, cu vopsea rezistentă la UV;
• folie retroreflectorizantă clasa I (RA1), rezistentă la UV și intemperii, cu durată de serviciu de 7 ani;
• greutate: 2 kg;
• prindere inclusă: 2 cleme pentru stâlp Ø48 mm și 4 șuruburi cu piuliță;
• marcaj CE; conform SR EN 12899-1:2007, SR 1848-1:2024, SR 1848-2:2011 și SR 1848-3:2011.

Montaj și format

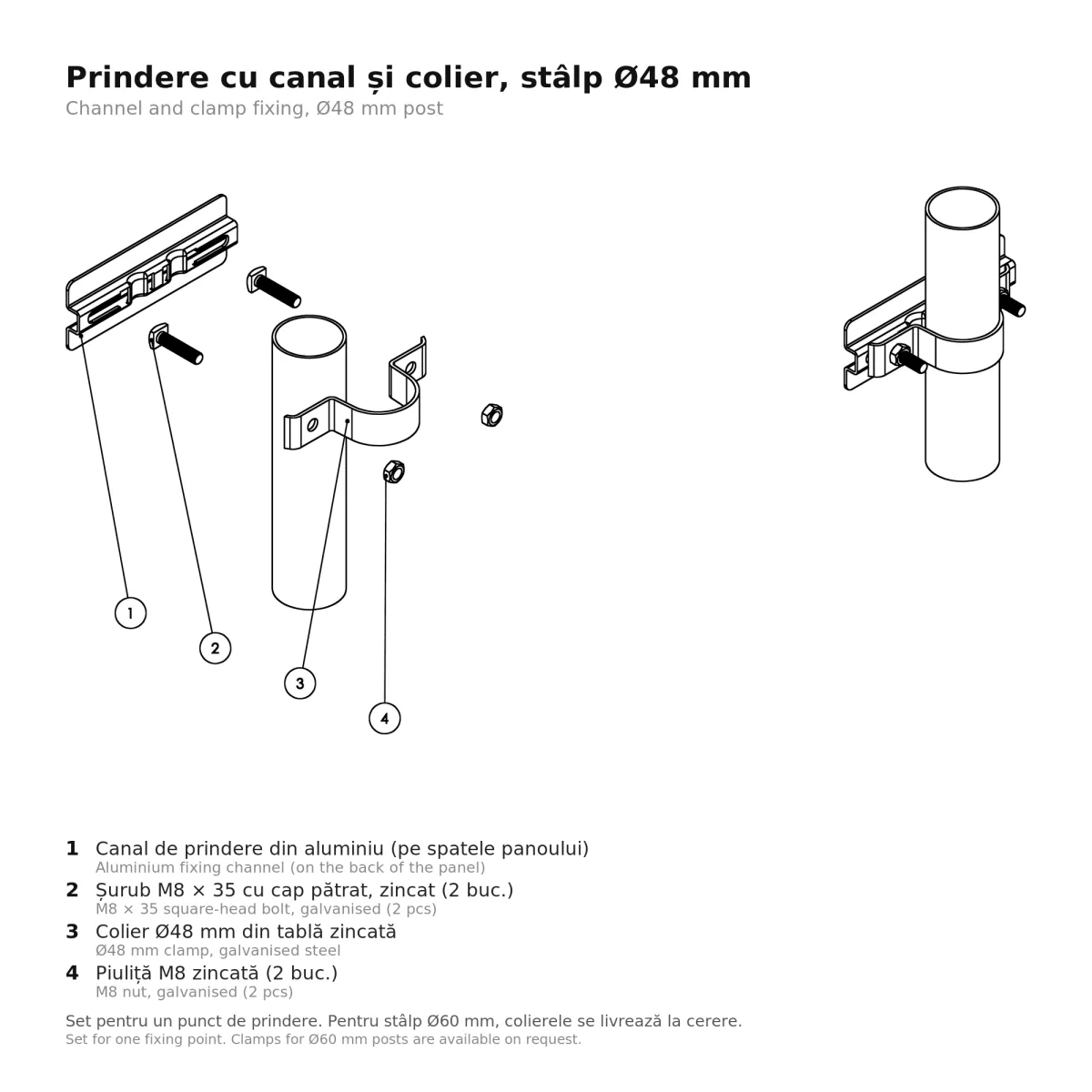

În pachet sunt și 2 cleme pentru stâlp Ø48 mm și 4 șuruburi cu piuliță, pentru montarea pe stâlp; la cerere, clemele se livrează pentru stâlp Ø60 mm. Înălțimea corectă, măsurată la marginea de jos, este de 1,50–2,50 m față de drum sau de bordură, iar indicatorul stă la 0,50–2,0 m de marginea platformei. Locul se alege astfel încât să fie văzut de la 50 m în localitate și de la 100 m pe drumurile din afara ei.

Stâlpul se comandă separat. Pentru montaj fix, cu fundație din beton: stâlp zincat Ø48 mm, 300 cm. Pentru montaj temporar, fără fundație: stâlp pe trepied Ø48 mm, 120 cm. Pe beton sau pe dale, unde nu se poate săpa: stâlp cu flanșă Ø60 mm, 300 cm, prins cu șuruburi; pentru el cere la comandă clemele de Ø60 mm.

Triunghiul de 70 cm este formatul normal din SR 1848-2, prevăzut pentru drumurile județene și comunale, pentru străzi și pentru drumurile private deschise circulației publice. Pe drumurile naționale se cer indicatoare mari, de 90 cm, iar pe autostrăzi, foarte mari, de 120 cm.
